Сравнительная оценка измерительных средств для определения твёрдости почвы

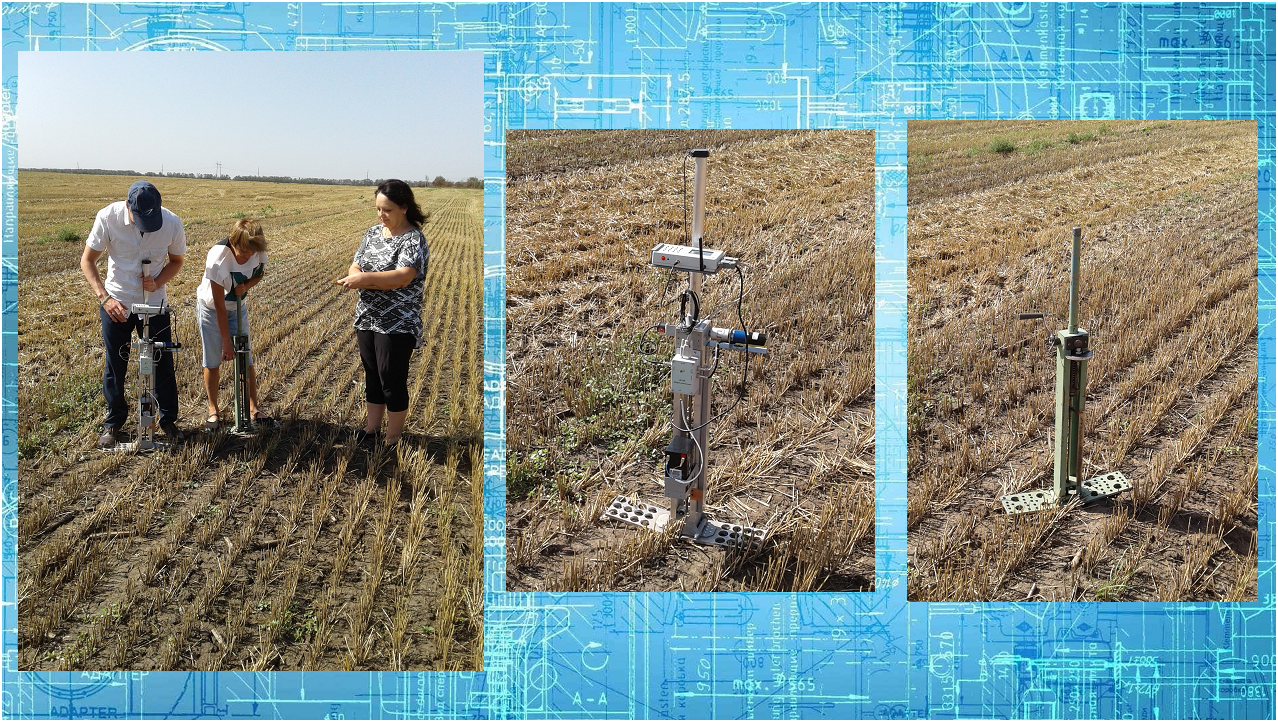

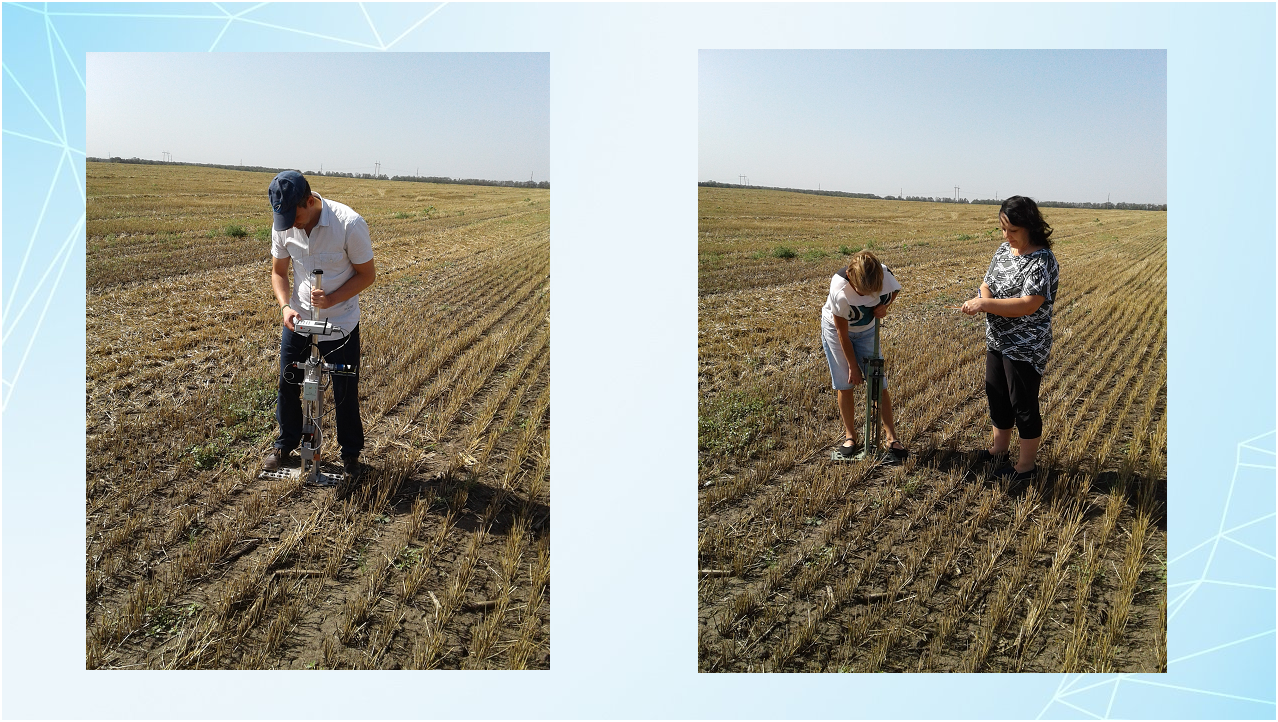

В Новокубанском филиале ФГБНУ «Росинформагротех» (КубНИИТиМ) проведена сравнительная оценка механического твердомера почвы ИП 232 с новым электромеханическим твердомером ИП-271.

Особенностью ИП 232 является возможность непосредственного отсчета твердости почвы (в кг/см2) на стрелочном циферблате на мерной глубине до 30 см. Шкала стрелочного циферблата «растянута» в области низких величин твердости (от 1 до 15 кг/см2). Данный тип твердомера относится к конструкциям ручного принципа действия, что обуславливает трудоемкость и ограниченность его использования при проведении мониторинга твердости почвы на всей площади поля в системе координатного земледелия. Кроме того, необходима периодическая тарировка пружин твердомера и построение тарировочных графиков, так как жесткость пружины в процессе эксплуатации постоянно изменяется. Построение тарировочных графиков, использование их при обработке больших объёмов данных, снятых при измерении и вычислении твердости почвы, дальнейший анализ полученной информации связаны с немалыми трудозатратами.

Отличительной особенностью твердомера ИП-271 является применение мотор-редуктора с асинхронным электродвигателем, способного развивать усилие до 100 кг. Ещё одной особенностью этой модели является постоянная линейная скорость погружения плунжера (≈1 см/с) независимо от степени сопротивления почвы. Его начальное и конечное положение, при заглублении в почву, фиксируется фотоэлектронными датчиками. Электрические сигналы от тензометрического, оптоэлектронного и инкрементального датчиков поступают в электронный блок на базе микроконтроллера STM32F405, где обрабатываются микроконтроллером и сохраняются в памяти. В составе блока имеются: модуль GPS/ГЛОНАСС для определения координат на поле в точке измерения твёрдости почвы и модуль беспроводной связи, для передачи информации о результатах измерений через интернет. Мощный контроллер и дополнительная память, позволяют формировать электронную карту твёрдости поля, которая может сохраняться в стандартных форматах на съёмную карту памяти. Преимущество разработанного электронного твердомера почвы заключается в автоматизации процессов измерения твёрдости почвы в полевых условиях и получении достоверных сведений для обеспечения технологий возделывания сельскохозяйственных культур в системе координатного земледелия.

Применение разработанного в КубНИИТиМ электромеханического твердомера позволило снизить затраты труда в 2 раза и автоматизировать процесс измерения твердости почвы. Кроме того, ИП-271 позволяет вести мониторинг изменения твёрдости почвы в системе координатного земледелия.
